◆部品の反りを短時間で確認するにはコレ！！
これはケータイ、スマホ、電子書籍、ゲーム機、ハンディーターミナルなどの
モバイル機器、小型プリント基板の反りや変形を変位計を使って測定する
装置です。
【特長】
●モバイル機器で起こりがちな、基板の変形や反りを定量的に測定できます。
●小型で簡単に扱うことができます。
●測定したい箇所をあらかじめ登録しておき、自動で測定します。
●複数の測定プログラムを簡単に切り替えて測定できます。

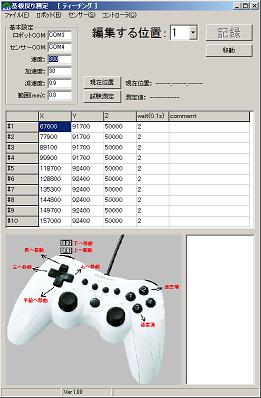

●測定プログラムは、専用ソフトウェアとゲームコントローラを使い、簡単に作成できます。
更にわかりやすく お薦めｐｏｉｎｔを紹介しますと・・・・
まず外観ですが、60cm四方に収まるほどコンパクトです。
省スペースで机上にも設置できます!!
測定ポイントはX軸Y軸方向に好きなように動かせます。
基板を乗せる台座も取り外し可能で、台座さえ作れば多機種に簡単に対応できます。
しかも小さいので、安価で作成可能です。
測定点や測定間隔も付属アプリで容易に設定できます。
測定時間は10ヶ所を指定して測定するのに約20秒と早い。
◆基板反り測定装置◆
【主仕様】
測定方法 始点と終点を結ぶ直線と、各測定点との距離を計算
反り方向(Z軸)精度 0.2mm（必要な精度によりセンサーを取り替え）
平面方向(X、Y軸)精度 繰り返し位置精度±20μm
対象基板サイズ 最大60mm×125 t<5mm
測定時間 約20秒（測定箇所10点）
寸法 W580mm×D510mm×H700mm
電源 AC100V 50/60Hz 3A
詳しくはホームページの問い合わせよりメール頂くか下記電話番号まで
お問い合わせ下さい。
http://www.okksg.co.jp/inquiry/index.html
岡山事業所 営業部 (0865)-60-0038
