Myself-1 typeTⅡ不需要熟练的技术和经验,是谁都可以在短时间内轻松进行高精度平衡调整的现场平衡器。 泵和送风机,风扇等的叶轮(叶片车),磨削砂轮,轴,主轴等各种各样的旋转机器(装置·设备)的超精密的平衡修正可能。 从旋转机器制造商到旋转机器的维护公司、使用旋转机器进行加工的加工公司,都是被广泛采用的长期畅销产品。 通过图标显示的交互方式界面和多种辅助功能来导航和支持操作,即使是第一次使用的人也可以轻松地进行平衡修正。
是指可以进行现场平衡的平衡器。
在现场(现场),通过各种旋转设备的动态平衡(动态方法)测定不平衡的方法。
在组装装置或机械的状态下旋转,检测不平衡。
因此,可以将组装产生的公差等不平衡要素集中调整平衡,有抑制机械整体振动的效果。
从旋转同步的失衡振动中检测失衡重量和位置的方法。
0.001μ可以检测m的振幅的高灵敏度振动传感器和能够剪切周围噪声,取出平衡测量所需信号的本公司独有的噪声滤波器,可以进行高精度的平衡测量和修正。
通过触摸屏和硬键的2way操作,提高了操作性。
操作界面采用图标交互功能。
当稳定旋转时,自动开始振动测量。
可监视旋转数、振动值和振动相位角度。
平衡测量对象的X、Y、Z(Horizontal、Vertical、Axial)振动状态,
在哪个方向可以用来掌握震动的程度。
平衡修正前后的振动变化(3方向的振动是否完全下降)和时间变化的确认时有效。
用于确认从加速度传感器取入的振动波形。
可分别确认OVA(从加速度传感器获取的振动波形)和BP(通过Bandpass filter后的振动波形)。
可以进行从加速度传感器获取的振动波形的FFT(频率分析)。
可用于分割振动发生原因不平衡还是其他原因(轴承异常等)。
如果原因不平衡,则光谱会出现在与测量对象的旋转频率相应的频率上。
通过用图形表示平衡修正用锤的安装位置(角度),可以视觉上确认。
对于测量对象的旋转方向,无论是谁都可以朝着哪个方向读取角度。

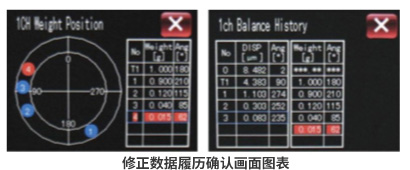

可以通过履历功能确认临时重量(试重)、修正重量在哪个位置安装多少重量, 振动状态发生了怎样的变化。
等等

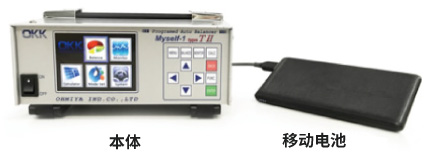

除了从AC插座供电的AC电源规格之外,还将推出新的连接移动电池供电的DC5V电源规格。在没有外部电源的环境下也可以使用,可以根据客户的使用环境选择电源规格。如果携带多个预先充电的移动电池的话,即使在没有外部电源的环境下也可以长时间使用。
附带的移动电池可以连续使用9小时以上。
※DC5V电源规格机型也可使用AC适配器(输入:AC100~240V)从AC插座供电。
这是一种整体降低任意旋转频率范围的振动的功能。
这是一种适合测量使用次数宽的送风机和加工中心等平衡的测量功能。

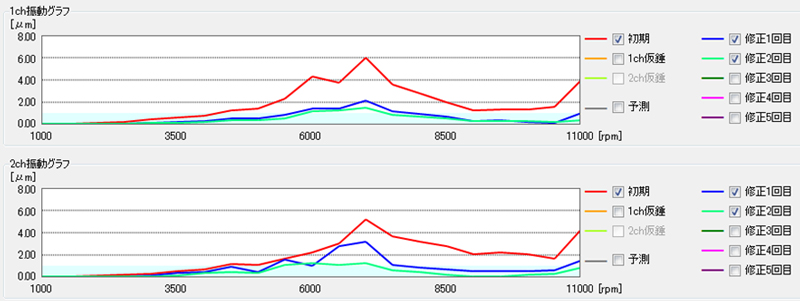

下图为参考事例,即使是初期状态(红线)在7000 min⁻¹附近和11000min⁻¹附近振动较大的旋转机器,
通过进行多速度平衡,也可以在大范围内降低振动(绿线)。
在定期反复测量同一个旋转体的情况下,或是为了量产连续测量同一产品时,记住临时锤的影响,不安装临时锤就可以连续进行平衡。
将测定结果作为报告书输出的功能。
作为送风机、水泵等旋转机器的维护记录的证据,同时也可以作为向客户提交的工作报告书来使用。
这是将振动监视器采样后的数据输出到PC等的功能。可记录送风机、泵等旋转设备异常时的振动变化,可作为数据记录器使用。
因为可以保存简易FFT的解析数据,所以也可以作为提交给客户的作业报告书的附件资料使用。
该功能可与PC等外部设备连接,通过发送命令向平衡器发出动作指示,以及向外部设备输出测定结果等。
为了正确进行平衡测量所需的治具(测定对象的卡盘、测定所需的传感器类的组装等),可以提出包含专用软件制作在内的系统提案。
使用本公司的平衡器,进行了很多客人的旋转机器的平衡测量。
在那里的经验技术提高了产品的品质和性能。对于购买本公司产品的顾客在有关平衡测量的支持(包括示威游行)中,我们将继续进行业务支援和贡献。
即使是细小的事情也没关系,如果有什么困难的话,请不要客气地咨询。

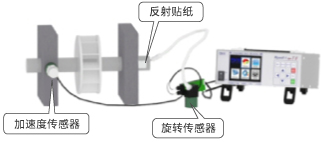

在一处轴承上安装振动传感器,测量振动。 用转子的一面修正平衡。

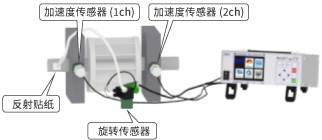

在2处轴承上安装振动传感器,测量振动。 在转子的两面修正平衡。
♦操作说明用视频

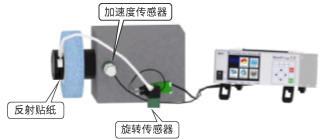

在磨床的轴承上安装振动传感器,测量振动。
用磨床移动法兰上的平衡螺丝来修正平衡。

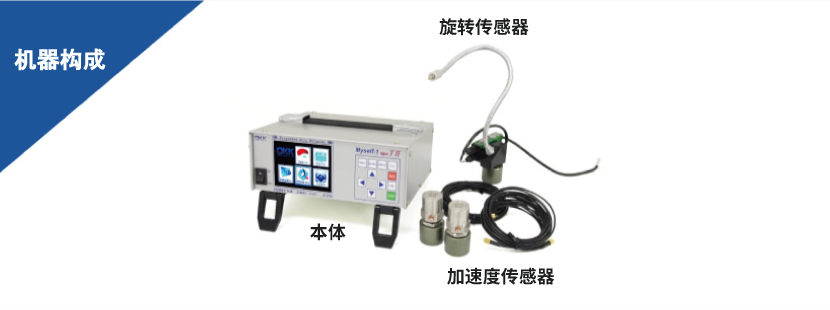

AC电源规格 | 电池电源规格 | ||
---|---|---|---|
测量仪器(主机) MS-TⅡ |
型号 | Myself-1 typeTⅡ | Myself-1 typeTⅡ-MB |
尺寸 | W198㎜×D165㎜×H75㎜(突起部省略) | ||
质量 | 1650 g | ||
电源 (标准) 电源 (电池) |
AC85~264V 50/60Hz | DC5V(※1) | |
来自移动电池的DC5V | |||
耗电 | 10W | ||
连续使用时间 | 8小时(※2) | ||
显示方法 | 3.5-inch TFT color LCD | ||
操作方法 | 彩色图标交互方式 | ||
测量位移范围 | 0.001 to 999.99 µm (P-P) | ||
测量旋转数范围 | 180 to 60,000 min-¹ (3 to 1,000 Hz ) | ||
分辨率 | ±0.001µm | ||
通道数 | 2ch | ||
接口 | 特殊串行I/O 串行USB USB存储器 |
||
加速度传感器 | 外形尺寸 | Dia27㎜×H30㎜ | |
质量 | 100g | ||
使用温度范围 | -20~+80°C | ||
旋转传感器组 纤维部 | 检测方法 | 反射式(高分辨率) | |
检测距离 | 5~20㎜(使用专用反射贴纸时) | ||
容许弯曲范围 | R25㎜ | ||
使用温度/湿度 | -40 to +70°C/35 to 85%RH (但是,不要结露及结冰) |
||
旋转传感器组 放大器部分 |
类型 | 用于高速检测 | |
电源电压 | 12VDC±10% | ||
耗电 | 55㎜A以下 | ||
响应时间 | 15μs以下(入光响应)・35μs以下(遮光响应) | ||
使用温度/湿度 | -10 to +50°C / 35 to 85% RH (但不结冰) |
※1:AC适配器输入:AC100~240V(50/60Hz)输出:DC5V
※2:连接产品附带的移动电池(满充电状态)时
