精密測定・監視補助装置

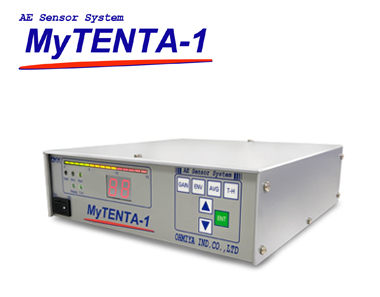

MyTENTA-1 / PB

AEセンサシステム

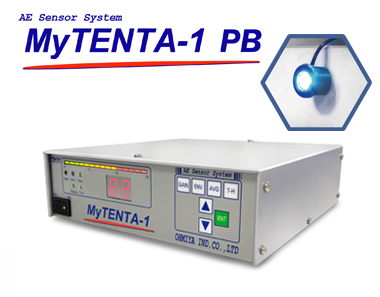

MyTENTA-1 / PB

サブミクロンの精度で加工原点を
スピーディーに検知できるタッチセンサ

概要

MyTENTA-1/PB(マイテンタ-ワン/PB)は熟練した技術や経験を必要とせず、研削盤やマシニングセンターでの超微細加工や超精密加工のワークタッチやドレスタッチをAEセンサ技術を用いて瞬時に検知し工作機械への信号出力や振動や光でオペレーターに伝達する事が出来る高精度なタッチ検出システムです。

AEとは

AEとはAcoustic Emission(アコースティックエミッション)の頭文字をとったもので、固体が変形あるいは破壊する時に発生する音を弾性波として放出する事を言います。
例えば、研削盤で砥石とワークが接触する際に大きなAE波が発生します。
AEセンサシステム「MyTENTA-1」「MyTENTA-1 PB」は独自開発のノイズフィルターと信号処理により高感度にAE波を検知できる為、 超精密研削加工の加工原点検出が可能となりました。

特長

簡単操作

感度操作・しきい値設定は簡単なボタン操作。
タッチ検出に必要な機能に絞り、誰でも簡単に扱えます。

高性能

微小な切込みでタッチを検出でき、熟練した経験や技術が無くても超精密加工の加工点検出が行えます。

接触検知位置検出精度:±0.1㎛

接触検知切込み量 : 0.5㎛以下

精度テスト条件

  • 汎用平面研削盤による湿式加工
  • 砥石:ダイヤモンドホイール#150
  • 回転数:2000min-¹
  • 砥石送り量:0.1㎛
  • 砥石送り操作:手動
  • 加工物材質:SS400

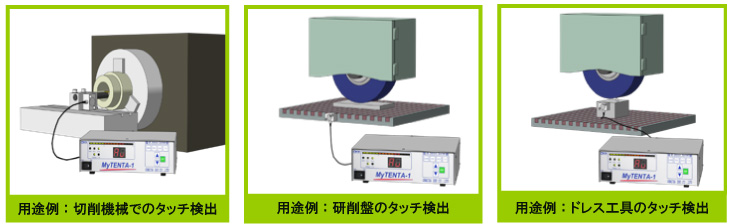

設置例

ブロック型AEセンサ

仕様

NC工作機械にI/O信号出力により
制御するタイプ

汎用工作機械でオペレータに振動や光で知らせるタイプ

ブロック型 コンタクトレス型
モニタ

※PBはアンテナ除く

型  式 MT-AE
MT-AE-PB-V
MT-AE-PB-L
MT-AE300
MT-AE300-PB-V
MT-AE300-PB-L
チャンネル数 1ch
寸  法 W200mm×D229mm×H64mm
重  量 約2.0kg
電  源 AC100V(50/60Hz)
消費電力 10W
AEセンサ 本体寸法 W20mm×D32mm×H20mm 検出部:φ25mm×H14.5mm
アンプ部:φ25mm×H23mm
本体重量 約80g 検出部:約40g
アンプ部:約80g
ケーブル長 5m
無線AE検出ユニット
(PB-V用)

※固定用リストバンド除く

応答速度 60ms
通信距離 見通し5m
電池寿命 約80h
寸  法 W55mm×D40mm×H20mm
重  量 約40g
光AE検出ユニット
(PB-L用)
寸  法 φ24 t=15
固定方法 マグネット
重  量 約12g
ケーブル長 3m
