Dynarectorは、ワークをアッセンブリした状態でバランス測定後、測定データを加工ユニットに転送することで、バランス修正加工を行う装置です。 実際の使用回転数に近い状態でバランス修正するため、修正加工は飛躍的に向上します。
量産品の回転ワークを対象とした専用バランス修正装置。
特殊品の相談も受け付けていますので、
気軽に問い合わせくださいませ。
(例:ターボファン、ポリゴンミラー、特殊ファン、etc)

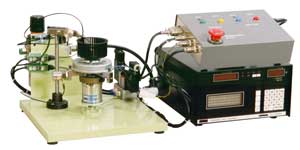

・ファンとモータをアッセンブリした状態でバランス修正が可能。
・少品種・多品種でのインライン化が可能です。
・ファン径:φ114m/m
回転数:3600min-¹
表示分解能:振動変位 0.01μm 補正重量:0.01g
・バランス測定後、バランス修正部に手動移載。
・多品種・小ロットでのインライン化が可能です。
・回転数:15,000min-¹(低速用) 、30,000min-¹(高速用)
タクト:Max 60秒/回
・修正目標値:残留アンバランス0.2mg以下

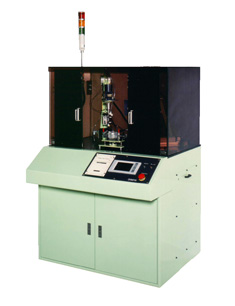

・振動測定からバランス修正まで全て自動で短時間に行います。
・簡単操作で熟練者に頼らず高精度なバランス修正が可能に。
・修正経過を観察する事が可能です。
・測定回転数:10,000~130,000min-¹
測定精度:0.098m/s2(1G=9.807m/s2)
修正分解能:1mg
修正時間:60秒以内
・修正ウエイトは紫外線硬化剤を使用し、
振動測定からバランス修正まで全て自動で短時間で行います。
・簡単な操作で作業熟練者に限らず高精度なバランス修正が可能。
・測定回転数:20,000~60,000min-¹
測定精度 :0.01µm
修正分解能:0.2mg
修正時間 :120秒以内
