精密測定・監視補助装置

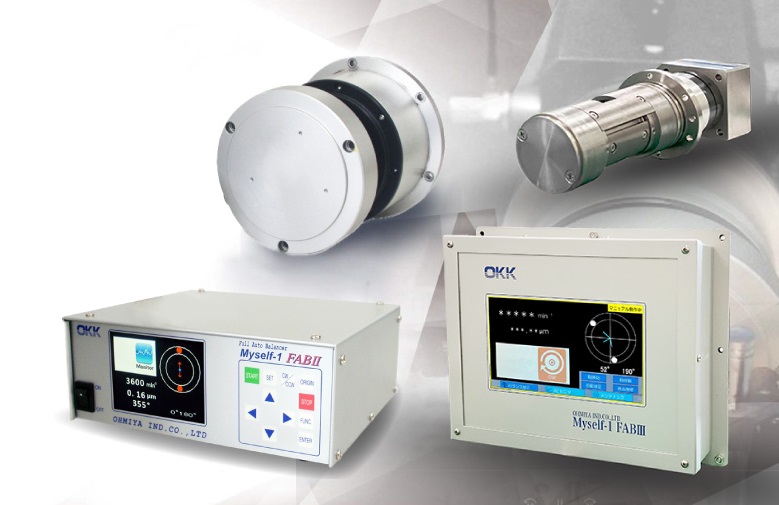

Myself-1 FABⅡ

フル・オート・バランサー

Myself-1 FABⅡ

研削砥石のバランス取りがたった1分で!
完全自動対応型オートバランサ―

概要

Myself-1 FABⅡは様々な研削盤・回転体へ取り付けることで、短時間で振動を測定し、自動で動バランス修正を行うことが可能なシステムです。
また研削盤などの工作機械とインターフェース接続する事で装置側からの制御で完全自動化が行えます。

研削盤採用実績

  • 円筒研削盤(汎用・NC)
  • カム研削盤(NC)
  • 平面研削盤(汎用・NC)
  • センターレス研削盤(汎用・NC)
  • ネジ研削盤(汎用・NC)
  • ロール研削盤(汎用・NC)

バランス調整フロー

特長

スピーディーで精密なバランス修正

高性能CPUの搭載により測定時間が40%短縮(当社比)され、研削盤の稼働率向上に貢献。
バランスウェイトの制御精度が10倍向上(当社比)し加工面粗さ及び砥石寿命が改善。
バランス修正ウェイトを絶対角度方式で制御しウェイトの微調整が不要。
プリバランス機能を搭載し、初期アンバランスが大きな砥石でも、自動修正が可能になりました。

ギャップモニター機能搭載

当社独自のギャップモニター機能を搭載することで、コントローラ側からヘッドの隙間確認ができます。また、すき間監視にも使用可能です。

操作性:ワンタッチで簡単操作

作業時はワンタッチ操作で手間なくバランス調整が可能に!!
作業者に負荷をかけず、高精度の動バランス調整が行える様に手間な操作を省くことで誰でも簡単に熟練工と同じ品質の作業が可能。
またCNC機と接続すれば、CNC機の操作パネルからバランス調整の実行、およびバランス調整の完了確認が可能です。

各工作機械の通信仕様にあったカスタマイズ対応が可能

オートバランサーFABⅡには標準の通信仕様がございますが、標準仕様では取り付け対象となる 工作機械との
接続が困難な場合は、各工作機械に合わせた通信仕様にカスタマイズで対応させて いただくことも出来ます。
お客様のご要望に沿った、柔軟な対応が可能です。

各回転体に適したバランシングヘッドが選択可能

用途によって異なる運用回転数、補正量に対応できるよう、15種以上のバランシングヘッドを ラインナップしています。
ご使用される研削砥石等回転体の外径、厚み等の情報を基に、適切なバランシングヘッドを ご提案いたします。

実績に裏付けされた的確なサポート

4,000台以上の販売実績から得た知識、ノウハウを基に、工作機械への取り付け~加工量産まで お客様のお困り事の解決をサポートいたします。
些細なことでも構いませんので、お困りごとがございましたら、ご遠慮なくお問い合わせください。
当社のノウハウを基に、お客様に最適な解決策をご提案いたします。

設置例

①振動センサ
振動状態を測定するセンサです。
軸受け部等の砥石の振動が伝わりやすい箇所、かつバランス調整対象となる回転体の近くに取り付けることで、より精度の高いバランス調整ができます。
②バランシングヘッド
ヘッド内にバランス調整用の重りが内蔵されており、アンバランスを打ち消す位置に重りが移動することでバランス調整を行う機器です。
バランス調整対象となる回転体側に取り付けることを推奨していますが、回転体側がスペースや構造の関係で取り付けができない場合は、プーリー側に取り付けてもバランス調整は可能です。
③給電ヘッド
回転するバランシングヘッドに対して、非接触で給電するユニットです。
バランシングヘッドから2.0mm±0.5mmの位置に固定設置します。
ヘッド間の隙間は、ギャップモニターで確認いただけます。
④本体
測定した振動情報からバランス調整に必要なデータを演算する機器です。
モニターが見やすく、キー操作がしやすい位置に設置してください。

仕様

FABコントローラ
測定振動す範囲 10 ~ 250 ㎐
測定範囲 0.01 ~ 500 μm (P-P)
チャンネル 1 ch
表 示 3.5 inch TFT液晶 数値、手順、アラーム説明
寸 法

W 198 ㎜ × D 165 ㎜ × H 75 ㎜

質量 : 約 1.5 ㎏
使用条件

使用温度範囲 : 0 ~ 65 ℃

使用湿度範囲 : 85 %RH

電 源 DC 24 V
通 信 I/Oポート
バランシングヘッド
回転数

最大 7,000 min⁻¹

※但し、補正量は 1,000 g‐㎜

補正量
最大 50,000 g‐㎜

※但し、回転数は 2,000 min⁻¹
ヘッドキャップ

2.0±0.5㎜ (MAX3㎜)

環 境 使用温度範囲 : 0 ~ 65 ℃

保護等級    : IP67相当
給電ヘッド 給電方法 電磁誘導による非接触給電
保護等級 IP67相当

FAB-HSZ シリーズ




補正量 型式 最高使用回転数
~ 1,000 g‐㎜ FAB-HSZ01SP 7,000 min⁻¹
~ 3,000 g‐㎜ FAB-HSZ03SP 5,000 min⁻¹
~ 5,000 g‐㎜ FAB-HSZ05SP 5,000 min⁻¹
~ 7,000 g‐㎜ FAB-HSZ07SP 3,600 min⁻¹
~ 10,000 g‐㎜ FAB-HSZ10SP 3,600 min⁻¹
~ 12,000 g‐㎜ FAB-HSZ12SP 3,600 min⁻¹
~ 14,000 g‐㎜ FAB-HSZ14SP 3,600 min⁻¹
~ 16,000 g‐㎜ FAB-HSZ16SP 3,600 min⁻¹
~ 18,000 g‐㎜ FAB-HSZ18SP 3,600 min⁻¹
~ 20,000 g‐㎜FAB-HSZ20SP 3,600 min⁻¹
給電ヘッド タイプ-D (Type-D)




ファイバセンサ

a Φ 120

b Φ 140

c 69

d Φ 126

e 33

f Φ21.6

FAB-HMZ シリーズ




補正量 型式 最高使用回転数
~ 25,000 g‐㎜ FAB-HMZ25SP 2,500 min⁻¹
~ 30,000 g‐㎜ FAB-HMZ30SP 2,500 min⁻¹
~ 35,000 g‐㎜ FAB-HMZ35SP 2,000 min⁻¹
~ 40,000 g‐㎜ FAB-HMZ40SP 2,000 min⁻¹
~ 45,000 g‐㎜ FAB-HMZ45SP 2,000 min⁻¹
~ 50,000 g‐㎜ FAB-HMZ50SP 2,000 min⁻¹
給電ヘッド タイプ-D (Type-D)




ファイバセンサ

a Φ 191

b Φ 210

c 70

d Φ 126

e 33

f Φ21.6
